Genießen Sie Ihren herrlichen Garten am Abend, umrahmt von einer wunderschönen Außenbeleuchtung? Ein Beleuchtungsplan ist die Basis, ein Kabelplan setzt ihn in die Tat um. In drei einfachen Schritten erstellen Sie einen perfekten Kabelplan. Wie geht das? Das würden wir Ihnen gerne erklären!
In drei einfachen Schritten erstellen Sie einen perfekten Kabelplan. Wie geht das? Das würden wir Ihnen gerne erklären!
01
Bei der Erstellung eines Kabelplans gilt das Gleiche wie für Ihren Beleuchtungsplan: Beginnen Sie mit einer Skizze. Ganz gleich, ob es sich um Ihren jetzigen Garten handelt oder um einen Garten, den Sie neu anlegen, eine Skizze ist die Basis. Mit einem Kabelplan können Sie die Platzierung der Kabel planen, bevor sie tatsächlich verlegt werden. Dadurch vermeiden Sie Konflikte zwischen Kabeln und anderen Objekten im Garten. Damit garantieren Sie eine optimale Leistung und – was sehr wichtig ist – eine sichere Installation.
Wichtige Punkte, die Sie in Ihrer Skizze berücksichtigen sollten:
Außerdem ist es einfacher, Änderungen vorzunehmen, bevor die Kabel im Boden verlegt werden. So sparen Sie Zeit und Mühe. Das ist praktisch!
02

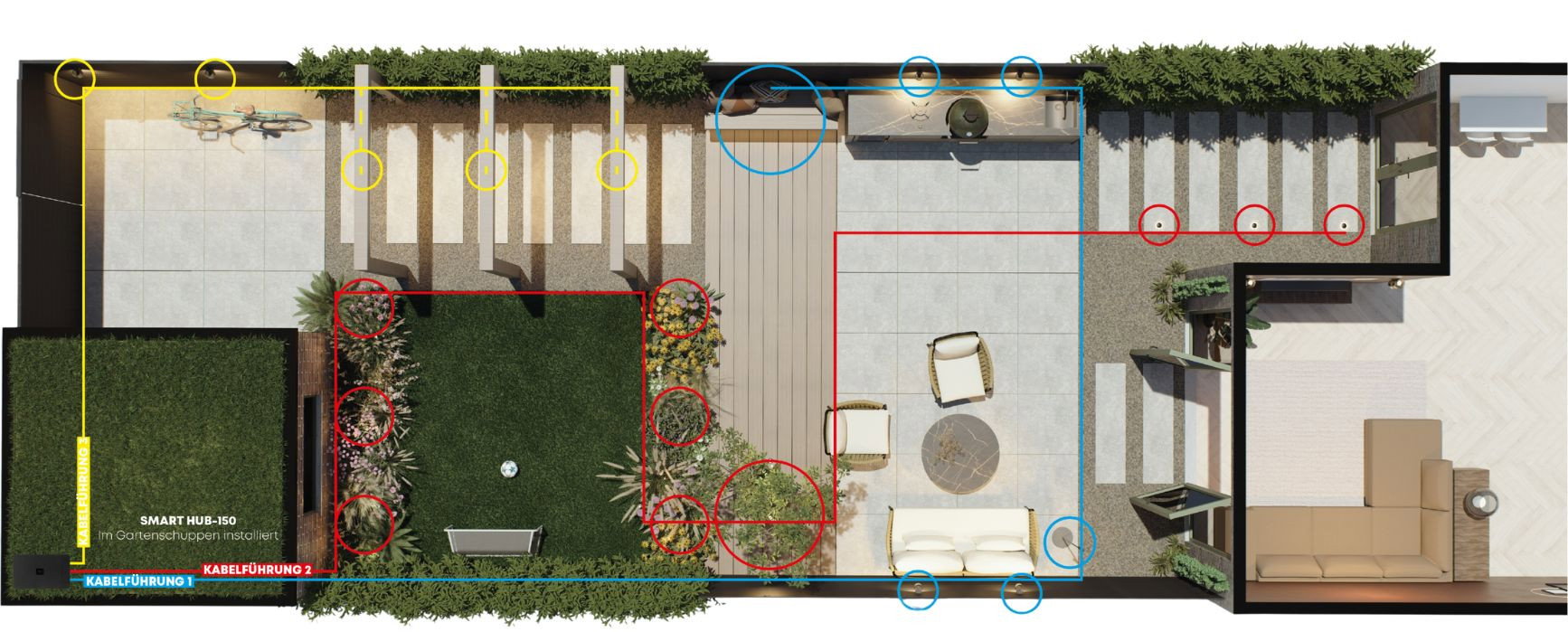

Sobald Ihre Gesamtskizze fertig ist, können Sie die Bodenkabel einzeichnen. Der Ausgangspunkt: der Transformator. Wir empfehlen übrigens, die Transformatoren innen aufzuhängen, z. B. im Schuppen. Ziehen Sie das/die Kabel vom Transformator aus so, dass es/sie zu allen Lampen führen. Wo das Kabel endet, ist egal. Sie verstecken das Kabel einfach – und sicher – unter einer Erdschicht.
Es ist wichtig, die Länge des Kabels zu notieren, vom Transformator bis zum Ende des Kabels. So wissen Sie genau, wie viel Kabel Sie benötigen.
Tipp
Nachdem Sie alles eingezeichnet haben, müssen Sie festlegen, welche Art von Kabel Sie benötigen. in-lite bietet nämlich zwei Kabeltypen an: das 10/2-Kabel und das 14/2-Kabel. Wann Sie welche Verkabelung für die Gartenbeleuchtung verwenden müssen und wie Sie ein Systemkabel verlegen, lesen Sie im Artikel: „Die in-lite Kabel“.
Je nach der Anzahl der VAs und damit der Summe der Gartenbeleuchtung, die Sie installieren möchten, wählen Sie einen HUB (Transformator). in-lite bietet den HUB-50, HUB-100 und den SMART HUB-150. Die beiden ersten haben zwei Kabelausgänge. Das bedeutet, dass Sie zwei Kabel – unabhängig voneinander – im Garten verlegen können. SMART HUB-150 hat insgesamt drei und die Ausgänge können unabhängig voneinander geschaltet werden.
Haben Sie Probleme, Ihre Kabel einzuzeichnen? Dann können Sie sich entscheiden, eine Abzweigung zu verlegen. Lieber nicht zu oft, aber sollten Sie trotzdem abzweigen, verwenden Sie den Kabelverbinder CC-2.
Wie der Name schon sagt: zur Vergrößerung des Abstands zwischen z. B. einer Lampe und dem Systemkabel. Oder der Abstand zwischen Lichtsensor und Transformator wird vergrößert. Je nach Entfernung hat in-lite 1, 2 und 3 Meter Kabel im Sortiment. Praktisch für wandmontierte Leuchten, die mit dem Hauptkabel schwierig erreichbar sind.
03

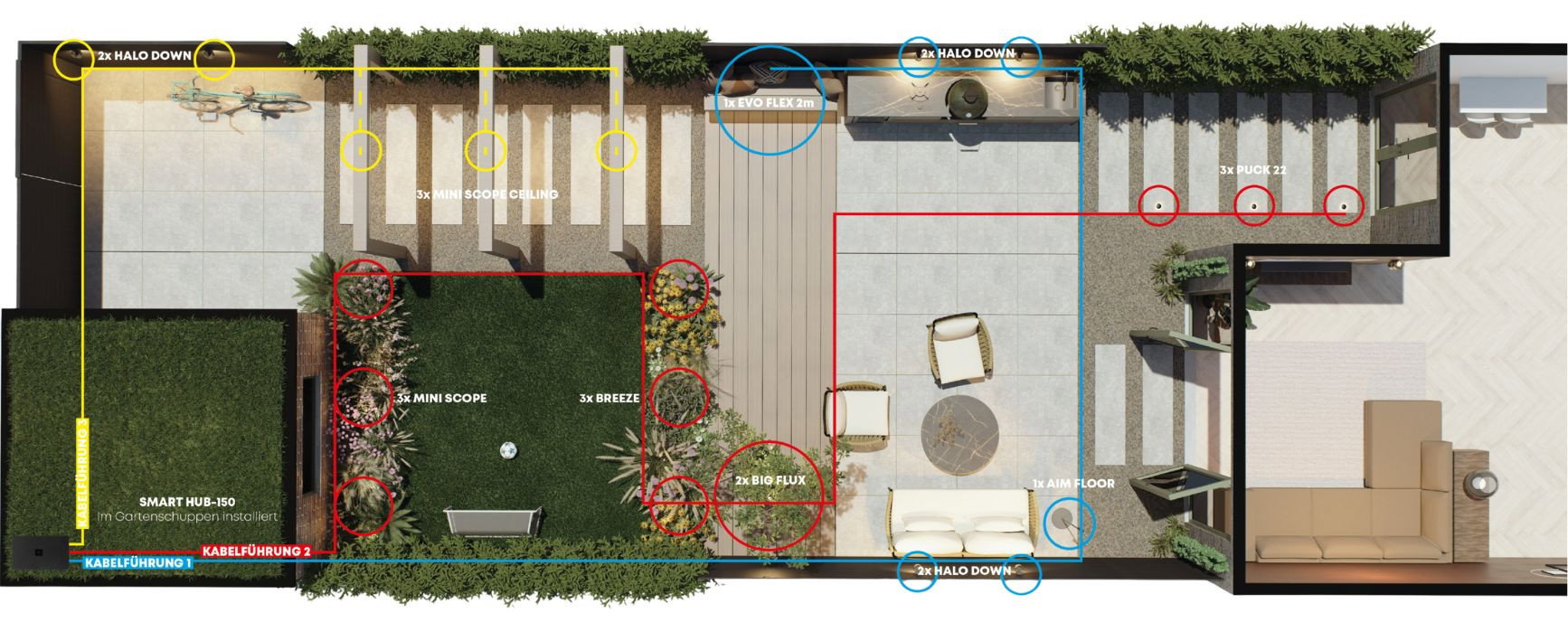

Ihr Kabelplan ist fertig. Und jetzt? Um sicherzugehen, überprüfen Sie noch einmal, ob die Transformatoren nicht überlastet werden. Addieren Sie die VAs aller Geräte, die Sie anschließen möchten. Dieser Wert muss immer niedriger sein als die maximale Belastbarkeit des Transformators.
Versuchen Sie außerdem, die Leistung so weit wie möglich über die Kabelausgänge zu verteilen.
ARMATUR | ANZAHL | VA / STÜCK | GESAMT VA |
---|---|---|---|
ACE DOWN | 7 | 5,3 VA | 37,1 VA |
MINI SCOPE CEILING | 6 | 2,0 VA | 12,0 VA |
EVO FLEX 2M | 2 | 15,7 VA | 31,4 VA |
LUNA | 1 | 5,0 VA | 5,0 VA |
PUCK | 6 | 2,5 VA | 15,0 VA |
EVO GROUND 300 | 4 | 1,0 VA | 4,0 VA |
BIG FLUX | 2 | 4,2 VA | 8,4 VA |
ACE HIGH | 3 | 5,3 VA | 15,9 VA |
MINI SCOPE | 4 | 2,0 VA | 12,0 VA |
TOTAAL | 140,8 VA |
Nachdem Sie diese Schritte gelesen haben, denken Sie: Ich würde den Plan lieber outsourcen? Kein Problem. Bei in-lite haben wir Fachleute, die Ihnen in dieser Hinsicht hervorragend helfen können. Sie erstellen sowohl einen Kabelplan als auch einen Beleuchtungsplan für Ihren Garten.
Nachdem Sie diese Schritte gelesen haben, denken Sie: Ich würde den Plan lieber outsourcen? Kein Problem. Bei in-lite haben wir Fachleute, die Ihnen in dieser Hinsicht hervorragend helfen können. Sie erstellen sowohl einen Kabelplan als auch einen Beleuchtungsplan für Ihren Garten.
Bevor Sie einen Kabelplan erstellen, müssen Sie wissen, wo die Gartenbeleuchtung installiert werden soll. Das wird in einem Beleuchtungsplan festgelegt. Im Artikel: „ Ein Beleuchtungsplan in 4 Schritten“ informieren wir Sie darüber. Der Beleuchtungsplan ist nämlich die Basis für Ihren Kabelplan und notwendig, bevor Sie fortfahren. Wenn Sie nach der Lektüre des Artikels noch Fragen haben oder es dennoch outsourcen möchten? Das ist möglich! Fragen Sie einen Beleuchtungsplan an und wir helfen Ihnen.
Bevor Sie einen Kabelplan erstellen, müssen Sie wissen, wo die Gartenbeleuchtung installiert werden soll. Das wird in einem Beleuchtungsplan festgelegt. Im Artikel: „ Ein Beleuchtungsplan in 4 Schritten“ informieren wir Sie darüber. Der Beleuchtungsplan ist nämlich die Basis für Ihren Kabelplan und notwendig, bevor Sie fortfahren. Wenn Sie nach der Lektüre des Artikels noch Fragen haben oder es dennoch outsourcen möchten? Das ist möglich! Fragen Sie einen Beleuchtungsplan an und wir helfen Ihnen.
