PLAN DE CABLÃGE
Une fois votre plan d'éclairage réalisé, vous pouvez établir un plan de câblage. Il se
base sur votre plan d'éclairage. En trois étapes simples, vous élaborez un plan de
câblage qui précise clairement les longueurs, dérivations et puissances.

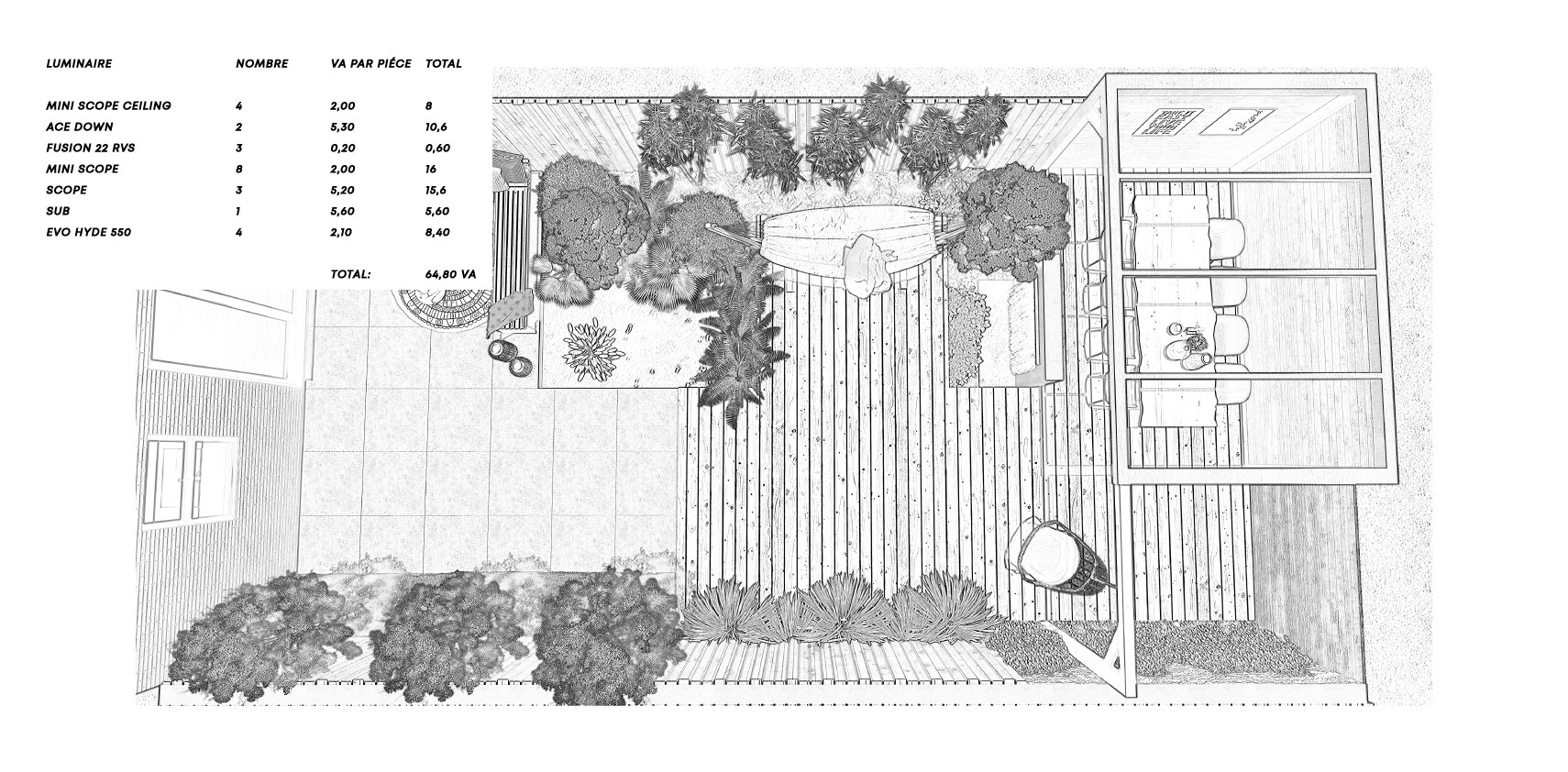

Dans votre plan d'éclairage, dessinez tous les luminaires. Calculez la puissance totale de votre plan d'éclairage
pour connaître le nombre de transformateurs dont vous avez besoin. Cherchez ensuite un bel endroit pour
accrocher le transformateur. Nous vous conseillons de suspendre les transformateurs à l'intérieur,
par exemple dans une remise. Si ce n'est pas possible, mettez le transformateur à une hauteur
d'au moins 50 cm au-dessus du sol et utilisez un protecteur HUB ou SMART HUB

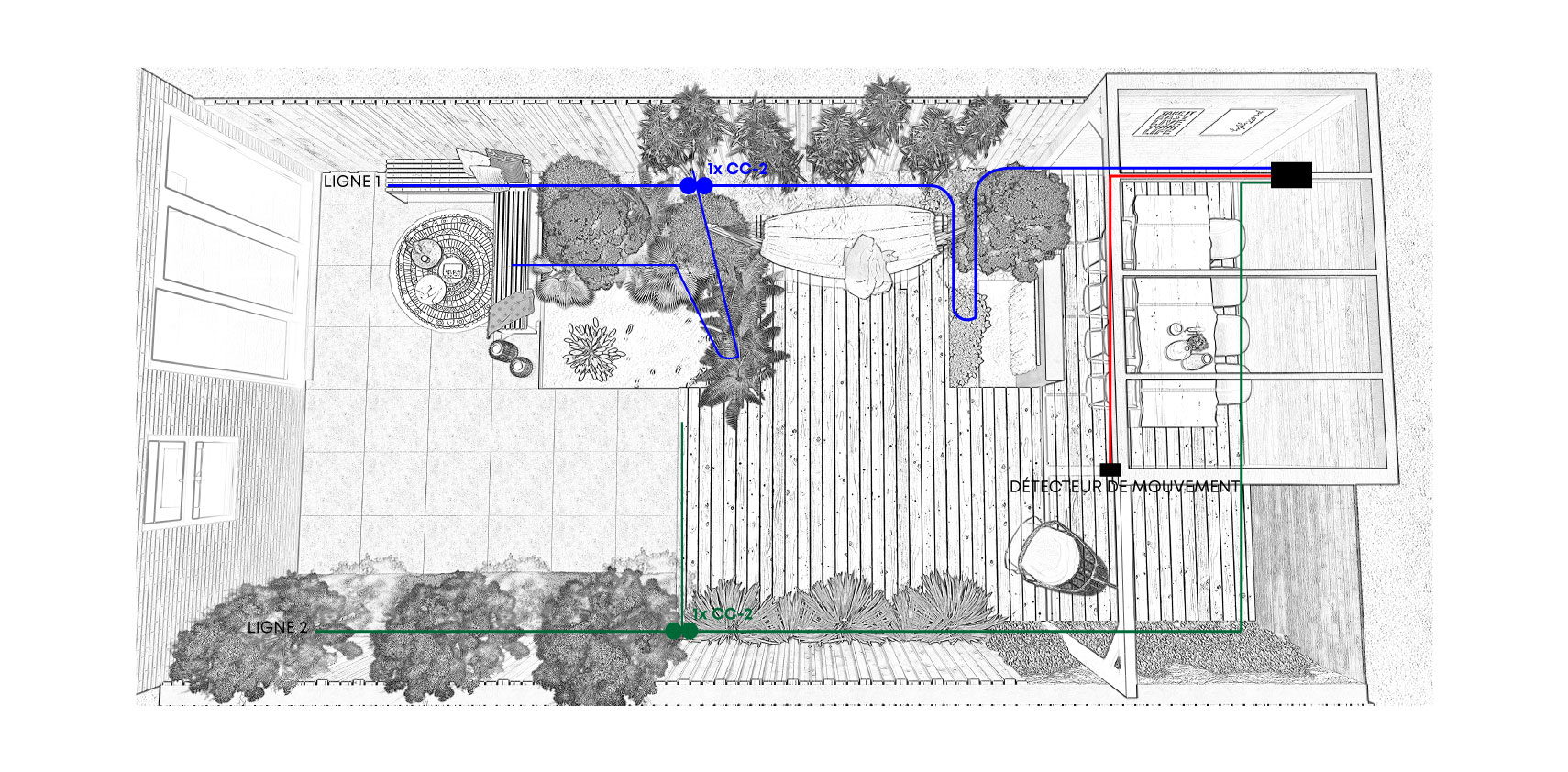

Depuis le transformateur, dessinez un câble le long des luminaires. Remarque : in-lite dispose de deux types de câbles.
Un câble de grosse section 14/2 et un de petite section 10/2. Le gros câble 10/2 peut avoir une longueur maximale de 80 m
entre le transformateur et la dernière lampe ; pour le câble fin 14/2, cette longueur est de 40 m au maximum.
En outre, nous vous conseillons ce qui suit :
Vous avez maintenant dessiné un plan de câblage. Par mesure de sécurité, vérifiez
encore une fois que vos transformateurs ne sont pas surchargés. Additionnez les VA
des différents luminaires que vous allez raccorder à un transformateur, et assurez-
vous que le total est inférieur à la puissance maximale autorisée du transformateur.
Sur un HUB-50, vous pouvez raccorder 50 VA au maximum, sur le HUB-100, 100 VA
au maximum et sur le SMART HUB-150, 150 VA au maximum. Essayez aussi de
répartir le plus possible les puissances sur les sorties de câbles.

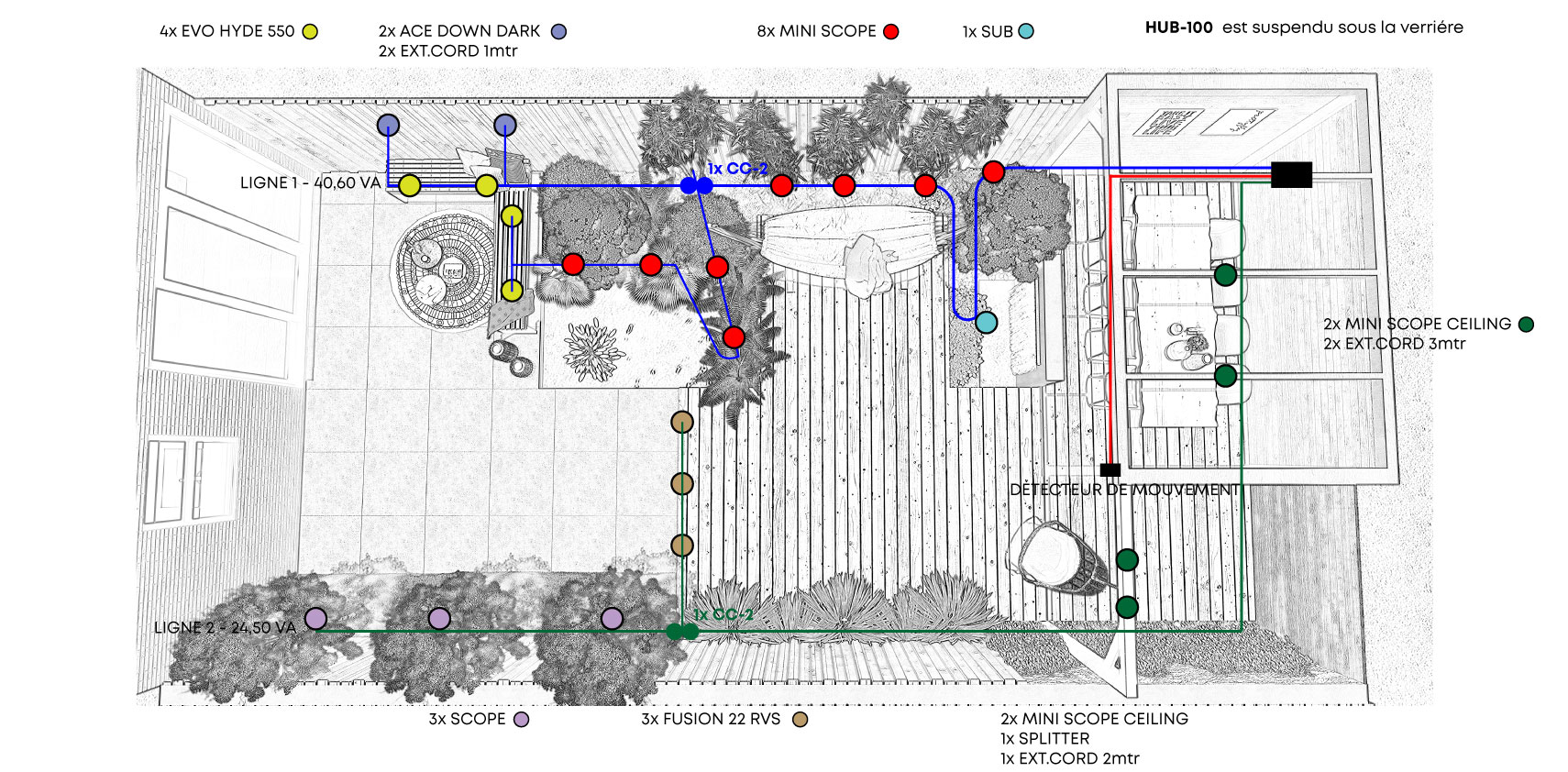

Enfin, marquez la position des accessoires souhaités sur votre plan de câblage. Vous pouvez par exemple raccorder votre éclairage à
un détecteur de mouvement MOVE ou SMART MOVE. Si vous souhaitez en savoir plus sur les accessoires, consultez les pages Produit.
