Das in-lite System arbeitet mit 12-Volt-Niederspannung. Das bedeutet, dass der 230-Volt-Strom aus der Steckdose mit Hilfe eines Transformators in 12 Volt umgewandelt wird. Mit den in-lite Kabeln und Kabelverbindern können Sie Ihren Garten leicht selbst installieren. Möchten Sie mehr über die in-lite Kabel erfahren?
Kabelplan erstellen und Kabel einziehen, evtl. Kabelabzweige anfertigen
Kabel vom Trafo einziehen. Dieser führt an allen Einbauten vorbei und kann überall landen (geht auch nur unter einer Erdschicht, ist absolut ungefährlich). Wir nennen dies einen linearen Kabelplan. Beachten Sie die Länge des Kabels (vom Trafo bis zum Kabelende). Auf dieser Basis wählst du später aus, welches Kabel du benötigst. Haben Sie Probleme mit Ihrem Kabel? Dann kannst du auch Abzweigungen machen (ein Splitkabelplan). Sie tun dies mit einem. Zeichnen Sie auch die Kabelanschlüsse in Ihren Beleuchtungsplan ein und notieren Sie, wie lang das Kabel an jedem Abzweig ist. Ein Kabelstecker darf mit maximal 50 Watt belastet werden. Mit anderen Worten, nach dem Kabelanschluss können Sie Lampen für maximal 50 Watt anschließen. Möchten Sie weitere Lampen anschließen? Setzen Sie dann einen zweiten Kabelverbinder ein. Sie können jetzt maximal 100 Watt Lampen platzieren. Wobei das bei LED nicht so schnell gehen wird.
Beachten Sie die benötigten Kabellängen und Kabelverbinder
Addieren Sie alle Kabel und notieren Sie, wie viele Meter Sie benötigen. in-lite hat zwei Arten von Kabeln in seinem Sortiment. Ihre Wahl hängt von den Entfernungen ab, die Sie zurücklegen müssen. Es gibt eine Reihe von Leuchten in unserem Sortiment, bei denen wir immer die Verwendung des 10/2-Kabels empfehlen. Wenn dies der Fall ist, finden Sie weitere Informationen dazu in der Installationsanleitung für diese Leuchte. Mit unserem Standard - können Sie 40 Meter linear zurücklegen , und mit dem schwereren können Sie bis zu 80 Meter linear zurücklegenpassieren. Haben Sie Filialen in Ihrem Plan? Dann darf die Gesamtlänge des Kabels vom Transformator bis zum Ende Ihres Abzweigs die empfohlenen maximalen Kabellängen nicht überschreiten. Notieren Sie abschließend, wie viele Kabelverbinder Sie benötigen.
Zur Vergrößerung des Abstandes von der Leuchte zum Systemkabel. Kann auch verwendet werden, um den Abstand zwischen Lichtsensor und Trafo zu verlängern. Wichtig: Die maximale Kabellänge zwischen Leuchte und Kabel kann um maximal 4 Meter verlängert werden. Sie können mit für eine Kabellänge von 4 Metern oder mit für maximal 3 Meter Kabellänge kombinieren.
Unser Kabel ist mit einem flexiblen Außenmantel versehen. Die Kontaktpunkte unseres Easy-lock sind speziell auf unser Kabel ausgelegt und durchstoßen den Außenmantel bei der Montage mühelos. Auch die Größe der Kabelführung ist an die Größe des Kabels angepasst und hält somit das Kabel perfekt an Ort und Stelle. Guter Kontakt garantiert optimale Stromführung. Deshalb halten wir es für sehr wichtig, dass das in-lite Kabel verwendet wird und übernehmen keine Garantie, wenn ein anderes Kabel (das nicht von in-lite stammt) verwendet wird!
Optimale Flexibilität auch bei niedrigen Temperaturen
Der Außenmantel unserer Kabel besteht aus einem Material, das selbst bei extrem niedrigen Temperaturen bis zu -25 Grad Celsius hervorragende flexible Eigenschaften bietet. So wird das Easy-lock beim Anschluss nicht beschädigt.
Regenerationsvermögen
Das Material unseres Kabelmantels hat auch ein gutes Regenerationsvermögen. Das bedeutet, dass sich das Material irgendwann wieder von selbst verschließt und zuvor durchstochene Löcher sich quasi erholen. Dadurch wird Korrosion durch Beschädigung des Außenmantels verhindert. Diese Eigenschaften ermöglichen das nachträgliche Entfernen, Verschieben und Hinzufügen von in-lite-Leuchten zum System.
Optimale Leitfähigkeit durch reines Kupfer
Das Material, das den Strom im Kabel leitet, ist Kupfer. Dabei bestimmt die Reinheit des Materials die Qualität der Leitfähigkeit. Unsere ausgewählten Lieferanten verwenden ausschließlich Kupfer in seiner reinsten Form, auch als „Neuware“ bekannt. Dieses ist rein und sorgt für eine optimale Leitfähigkeit.
Der in-lite EASY-LOCK Stecker
Der Kern der Kabel ist auf die Verwendung des abgestimmt. Die Mittenabstände der verschiedenen Kabelgrößen, die wir führen, waren der Ausgangspunkt für die Platzierung der Kontaktpunkte im Easy-Lock. Das Design unserer EASY-LOCKs ist daher vollständig auf die Verwendung unserer Kabel abgestimmt. Ein perfektes Paar!
Der EASY-LOCK- Verbinder wird standardmäßig mit jeder in-lite-Leuchte geliefert.

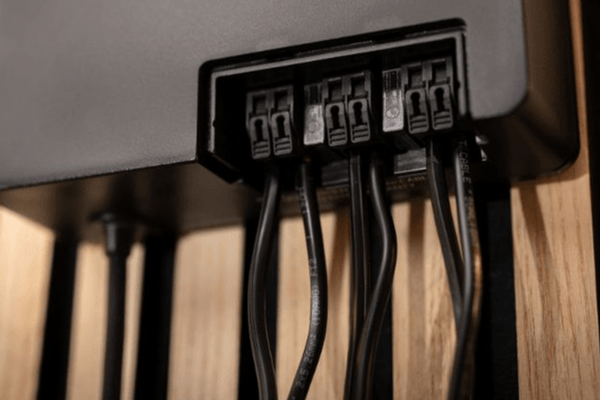

Kabelbelastung
Der kann insgesamt mit maximal 75 VA belastet werden.
Sie können den mit insgesamt maximal 100 VA laden.
Insgesamt können Sie den mit maximal 150 VA belasten.
Die Verteilung über die Kabel muss nicht proportional sein.
Hinweis: Sie können maximal 100 VA an ein Kabel anschließen.
Die Länge ergibt sich aus Ihrem Kabelplan: Sie messen die Strecke vom Transformator bis zum Ende des Kabels und zählen alle Teilstrecken zusammen. in-lite führt zwei Kabelstärken, Ihre Wahl hängt von der Entfernung ab:
| Kabel | Verfügbare Längen | Maximale lineare Strecke |
|---|---|---|
| 14/2 (Standardkabel) | CBL-25 14/2, CBL-40 14/2, CBL-200 14/2 | 40 Meter |
| 10/2 (schwereres Kabel) | CBL-40 10/2, CBL-120 10/2 | 80 Meter |
Arbeiten Sie mit Abzweigungen, dann darf die Gesamtlänge vom Transformator bis zum Ende des Abzweigs diese Werte nicht überschreiten. Bei einigen Leuchten empfehlen wir immer das 10/2 Kabel, das steht in der Installationsanleitung der jeweiligen Leuchte.
