In 3 stappen een kabelplan
Een kabelplan maken heb je zo gedaan. In slechts 3 eenvoudige stappen. Hoe je dat doet lees je hier.
01
Kabelplan
In je lichtplan heb je alle armaturen ingetekend. Bereken wat het totale vermogen van je lichtplan is, zodat je weet hoeveel trafo's je nodig hebt. Zoek vervolgens een mooie plek waar de trafo kan hangen. Wij adviseren de transformatoren binnen op te hangen, bijvoorbeeld in een schuur. Is dit geen optie plaats de transformator op een hoogte van minimaal 50cm boven de grond en gebruik een HUB PROTECTOR of SMART HUB PROTECTOR.


02
Stappenplan

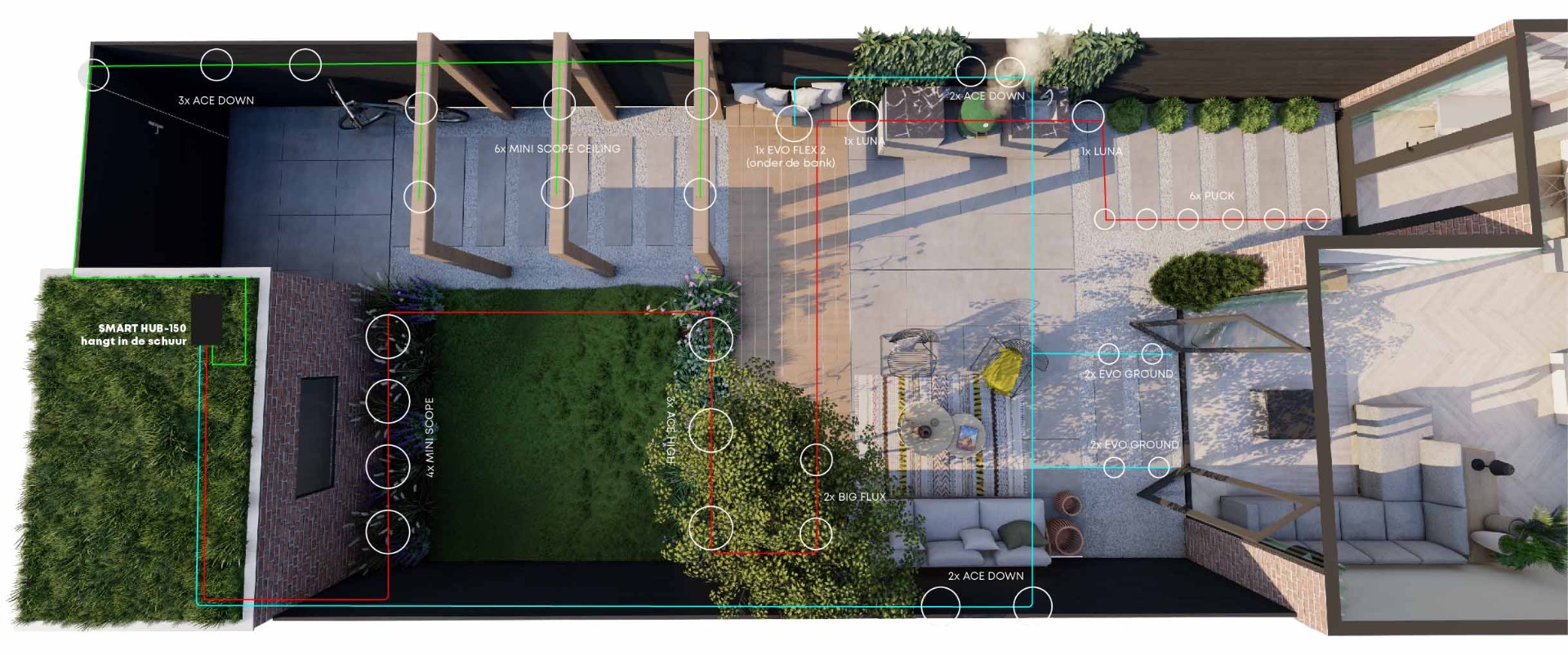

Teken vanuit de transformator een kabel langs de armaturen. Let op: in-lite heeft twee soorten kabels. Een dikke 10/2 kabel en de dunne 14/2 kabel. De dikke 10/2 kabel mag een maximale lengte van 80m hebben tussen de trafo en de laatste lamp, voor de dunne 14/2 kabel geldt dat dit maximaal 40m is. Bekijk hier alle informatie over de in-lite kabels
- KABELUITGANGEN

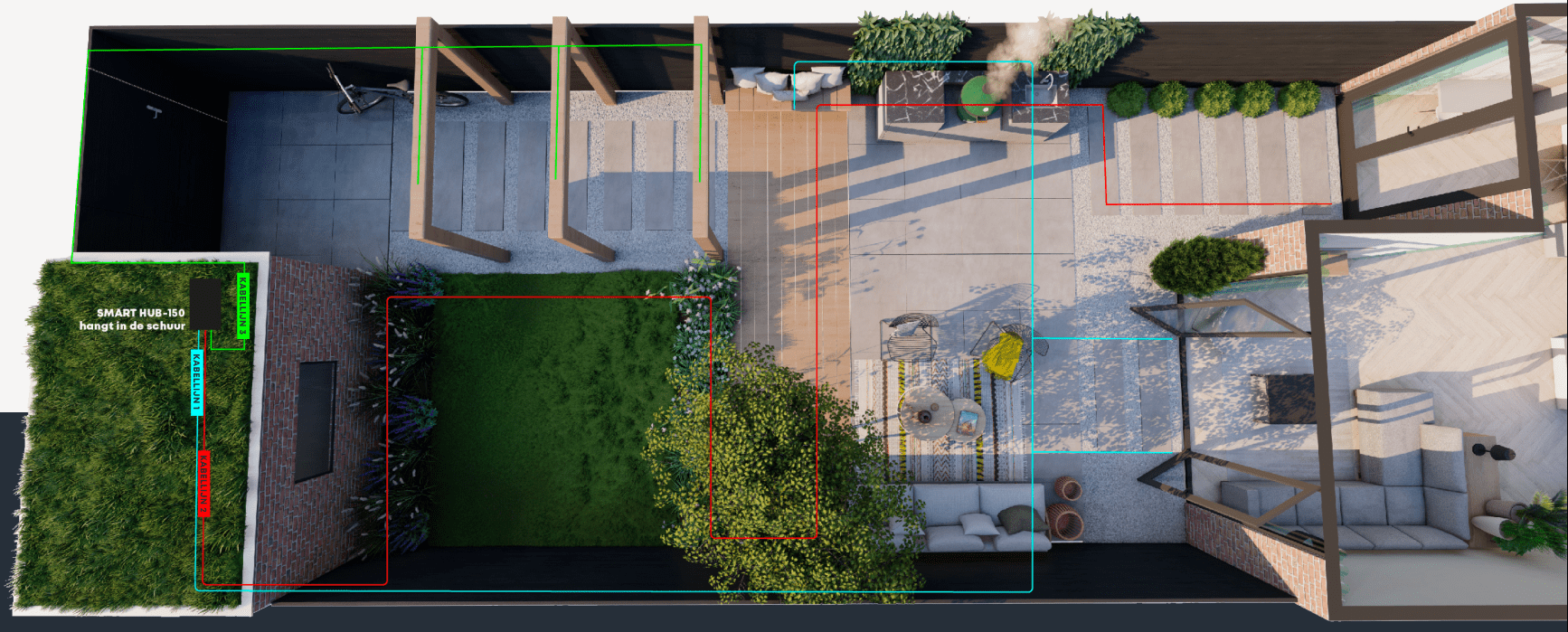

HUB-50 en HUB-100 hebben twee kabeluitgangen. Dit betekent dat twee kabels los van elkaar de tuin in kunnen. De ene kabel kan bijvoorbeeld naar de voortuin, de andere naar de achtertuin. Voor de SMART HUB-150 heb je nog meer mogelijkheden want deze trafo heeft drie uitgangen. Daarnaast zijn deze uitgangen los van elkaar te schakelen.
- Aftakkingen
Probeer in je kabelplan zo min mogelijk aftakkingen te maken. Mocht je toch aftakken, gebruik dan de kabelverbinder CC-2. Meer informatie over kabellengtes in combinatie met de CC-2 vind je hier.
- VERLENGKABELS
De kabel hoeft niet op de centimeter nauwkeurig langs een armatuur te lopen. Binnen ons assortiment verkopen we verlengskabels in drie lengtes: 1, 2 en 3 meter. Handig voor wandarmaturen en armaturen die moeilijk met de hoofdkabel bereikbaar zijn.
03
Bereken je VA's
Je hebt nu een kabelplan getekend. Check voor de zekerheid nog één keer of je trafo's niet overbelast. Tel de VA's van het aantal armaturen die je aan gaat sluiten op een transformator op, en zorg dat dit lager is dan het maixmaal belastbaar vermogen van de transformator. Op een HUB-50 sluit je maximaal 50VA aan, op de HUB-100 maximaal 100VA en op de SMART HUB-150 maximaal 150VA. Probeer daarnaast de vermogens zoveel mogelijk te verdelen over de kabeluitgangen.
ARMATUUR | AANTAL | VA / STUK | TOTAAL VA |
---|---|---|---|
ACE DOWN | 7 | 5,3 VA | 37,1 VA |
MINI SCOPE CEILING | 6 | 2,0 VA | 12,0 VA |
EVO FLEX 2M | 2 | 15,7 VA | 31,4 VA |
LUNA | 1 | 5,0 VA | 5,0 VA |
PUCK | 6 | 2,5 VA | 15,0 VA |
EVO GROUND 300 | 4 | 1,0 VA | 4,0 VA |
BIG FLUX | 2 | 4,2 VA | 8,4 VA |
ACE HIGH | 3 | 5,3 VA | 15,9 VA |
MINI SCOPE | 4 | 2,0 VA | 12,0 VA |
TOTAAL | 140,8 VA |


Wil je meer weten hoe het in-lite systeem werkt, bekijk dan onze systeem pagina.
