Systeemkabels
Het in-lite systeem werkt op 12 Volt laagspanning. Dit betekent dat het 230 volt stroom uit het stopcontact door middel van een transformator omgezet wordt naar 12 volt. Door middel van de in-lite kabels en kabelverbinders is het mogelijk jouw tuin gemakkelijk zelf te installeren. Meer weten over de in-lite kabels?
Wat kenmerkt de in-lite kabel
-
HERSTELLEND VERMOGEN
-
OPTIMALE GELEIDING DOOR ZUIVER KOPER
-
OPTIMALE FLEXIBILITEIT OOK BIJ LAGE TEMPERATUREN
-
2-ADERIG
Onze kabel is voorzien van een flexibele buitenmantel. De contactpunten van onze Easy-lock zijn speciaal ontworpen voor onze kabel en prikken moeiteloos door de buitenmantel heen bij het monteren. Ook de maat van de kabelgeleider is aangepast op het formaat van de kabel en houdt de kabel dus perfect op zijn plaats. Goed contact garandeert een optimale geleiding van de stroom. Daarom vinden wij het heel erg belangrijk dat de in-lite kabel wordt toegepast en geven wij geen garantie als er een andere kabel (die niet van in-lite afkomstig is) wordt gebruikt!

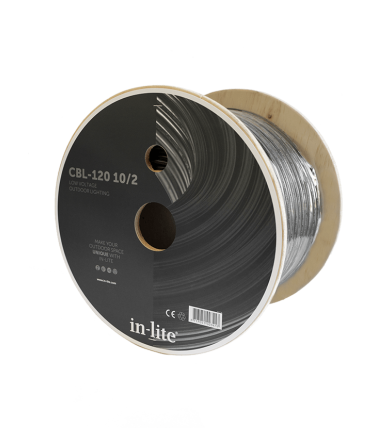

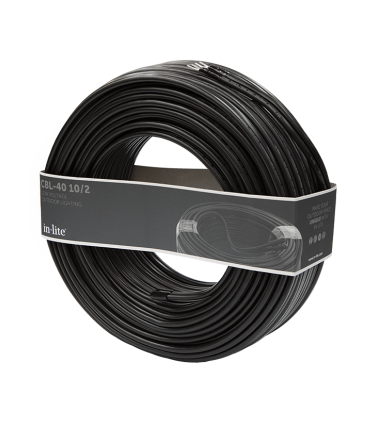

Systeemkabel 10/2
Er zijn twee verschillende type kabels in het assortiment. De laagspanningskabel type 10/2 is daar één van. Deze 12 volt 2-aderige kabel herken je aan het opschrift 10AWG en 2 x 5.26 mm2 en heeft een breedte van 10 mm, met een maximale kabellengte (lineair gelegd) van 80 meter.
De kabel wordt geleverd als bundel compleet met CABLE CAPS.

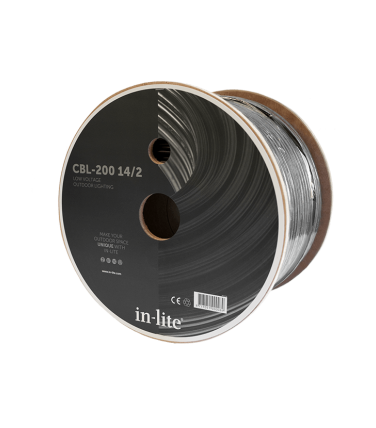

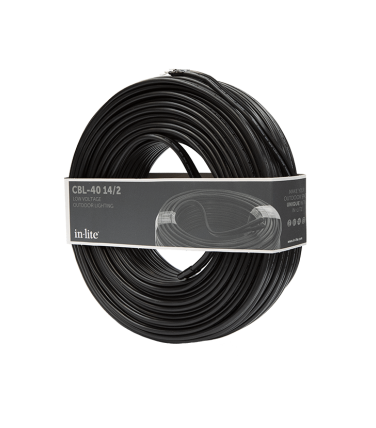

Systeemkabel 14/2
Er zijn twee verschillende type kabels in het assortiment. De laagspanningskabel type 14/2 is daar één van. Deze 12 volt 2-aderige kabel herken je aan het opschrift 14AWG met een maximale kabellengte (lineair gelegd) van 40 meter.
De kabel wordt geleverd als bundel compleet met CABLE CAPS.
Het maken van een kabelplan
Net als voor je lichtplan, geldt ook bij het maken van een kabelplan: begin met een schets. Of het nu gaat om je huidige tuin of een tuin die je nieuw aanlegt, een schets maken is de basis. Een kabelplan helpt je om de plaatsing van de kabels te plannen voordat ze daadwerkelijk worden gelegd. Op deze manier voorkom je conflicten tussen kabels en eventuele andere objecten in de tuin. Zo garandeer je optimale prestatie én – heel belangrijk – de juiste veiligheid.
Belangrijke punten om te verwerken in je schets:
- Bereken het totale vermogen van je lichtplan
- Hoeveel transformatoren heb je nodig?
Als je globale schets klaar is, is het tijd om de grondkabels in te tekenen. Het startpunt: de transformator. Overigens adviseren wij om de transformator binnen op te hangen, bijvoorbeeld in de schuur. Vanuit de transformator teken je de kabel(s) zo dat ze langs alle armaturen leiden. Waar deze eindigt, maakt niet uit. Je werkt de kabel gemakkelijk – en veilig – weg onder een laagje aarde. Installeer je de transformator toch buiten? Dan adviseren wij om dit 50cm boven de grond te doen en onze HUB PROTECTOR te gebruiken.
KABELUITGANGENAfhankelijk van het aantal VA’s en dus de hoeveelheid tuinverlichting die je wil aanleggen, kies je een HUB (transformator). Bij in-lite hebben we de HUB-50, HUB-100en SMART HUB-150. De eerste twee beschikken over 2 kabeluitgangen en de SMART HUB-150 over 3 kabeluitgangen.

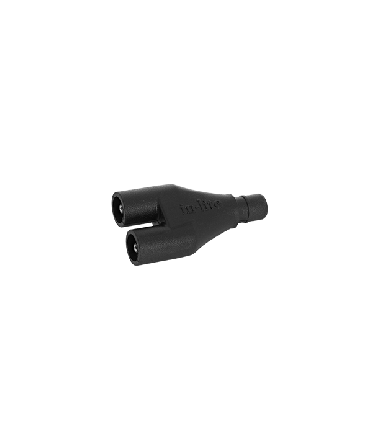

AFTAKKINGENKom je niet lekker uit met het intekenen van je kabels? Kies er dan voor om een aftakking te maken. Liever niet te veel, maar mocht je toch aftakken, gebruik dan kabelverbinder CC-2. Let er op dat je de geribbelde en gladde zijde van de te verbinden kabels naar dezelfde kant laat wijzen.

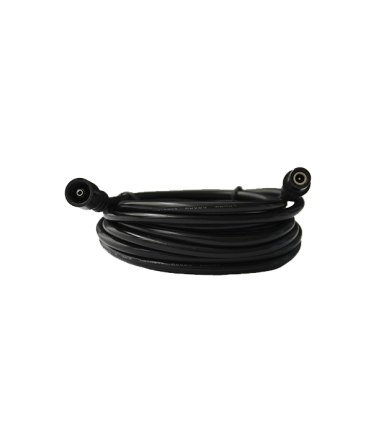

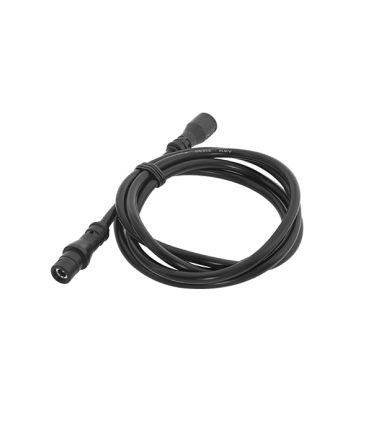

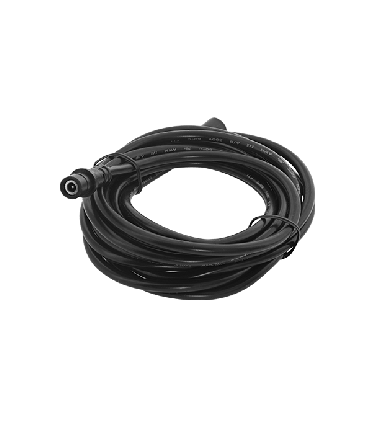

VERLENGKABELSVerlengkabels vergroten de afstand tussen een armatuur en transformator of de afstand tussen lichtsensor en transformator. Afhankelijk van de afstand hebben wij een verlengkabel van 1, 2 en 3 meter in het assortiment. Belangrijk: De maximale afstand tussen het armatuur en de verlengkabel is 4 meter.
Veel gestelde vragen
Waarom vervalt de garantie als er geen in-lite kabel wordt gebruikt?
in-lite is een A-merk dat staat voor kwaliteit en biedt een garantie van maar liefst 5 jaar. Wij halen defecte producten terug voor onderzoek en repareren of vervangen ze. Meer complexe gevallen lossen we zelfs op locatie op. Deze service kunnen we echter alleen waarborgen wanneer het systeem is opgebouwd uit in-lite componenten. Het is namelijk zo dat bij elektronische producten een onvoldoende werkend, defect of “vreemd” product invloed kan hebben op de werking van andere producten of zelfs het gehele systeem. Als het systeem volledig bestaat uit in-lite producten kan in nagenoeg alle gevallen de oorzaak vrij eenvoudig worden opgespoord en worden verholpen. Bij gebruik van niet in-lite componenten is dit echter niet het geval en kunnen wij dus geen service of garantie verlenen.
Hoe sluit ik de kabel aan op de transformator?

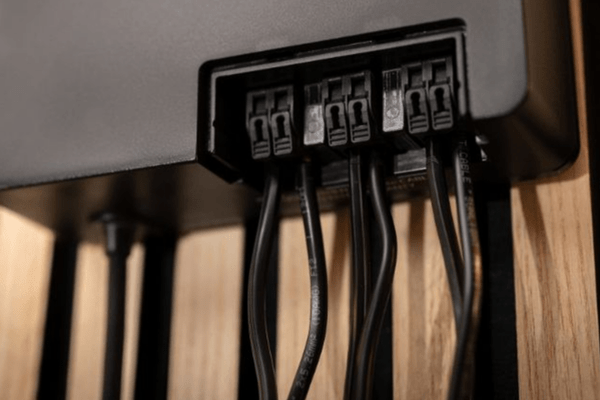

De HUB-50/100 zijn uitgerust met 2 easy connectie klikaansluiting. Knip aan één kant van de kabel het uiteinde een paar cm in, je hebt nu twee kabel uiteinden naast elkaar. Strip ongeveer 8 mm van beide kabel uiteinden met behulp van een kabelstriptang. Draai daarna de koperdraadjes in elkaar zodat er geen losse draadjes uitsteken. Klik de Easy-Connect clip van de kabelingang naar boven en plaats één uiteinde in de ingang. Klik de kabel vast door de Easy-Connect clip naar beneden te duwen en controleer door licht aan de kabel te trekken of de kabel goed vastzit. Herhaal deze handelingen ook met het andere uiteinde van de kabel. Indien gewenst kun je een 2e kabel aansluiten op de transformator. Beide kabels worden gezamenlijk aangestuurd door de transformator.
De SMART HUB-150 is uitgerust 3 easy connectie klikaansluitingen. Indien gewenst kun je een 2e en 3e kabel aansluiten op de transformator. De kabels kunnen afzonderlijk aangestuurd worden met behulp van de in-lite app. Bekijk de handleiding voor een uitgebreide instructie. Om de kabel te kunnen aansluiten op de transformatoren van het type CB, dien je gebruik te maken van kabelschoentjes, deze werden standaard mee geleverd bij dit type transformator. Let op: Heb je een in-lite kabel gekocht waarop kabelschoentjes gemonteerd zijn en je wilt de kabel op de HUB-50/100 of SMART HUB-150 aansluiten? Knip de kabelschoentjes er in zijn geheel van af en strip de kabel zoals hierboven beschreven of bekijk de handleiding van de transformator.
Je kabelplan uitbesteden? in-lite helpt!
Denk je na het lezen van deze stappen: ik besteed het toch liever uit? Geen probleem. Wij hebben bij in-lite professionals die jou hier uitstekend bij kunnen helpen. Zij maken zowel een kabelplan als lichtplan voor je tuin.
