Een kabelplan maken heb je zo gedaan. In slechts 3 eenvoudige stappen. Hoe je dat doet lees je hier.
01. kabelplan
Net als voor je lichtplan, geldt ook bij het maken van een kabelplan: begin met een schets. Of het nu gaat om je huidige tuin of een tuin die je nieuw aanlegt, een schets maken is de basis. Een kabelplan helpt je om de plaatsing van de kabels te plannen voordat ze daadwerkelijk worden gelegd. Op deze manier voorkom je conflicten tussen kabels en eventuele andere objecten in de tuin. Zo garandeer je optimale prestatie én – heel belangrijk – de juiste veiligheid.
Belangrijke punten om te verwerken in je schets:
Bereken het totale vermogen van je lichtplan
Hoeveel transformatoren heb je nodig?
Bovendien is het gemakkelijker om wijzigingen aan te brengen voordat de kabels de grond in gaan. Dit bespaart je tijd én moeite. Wel zo handig!
02. stappenplan

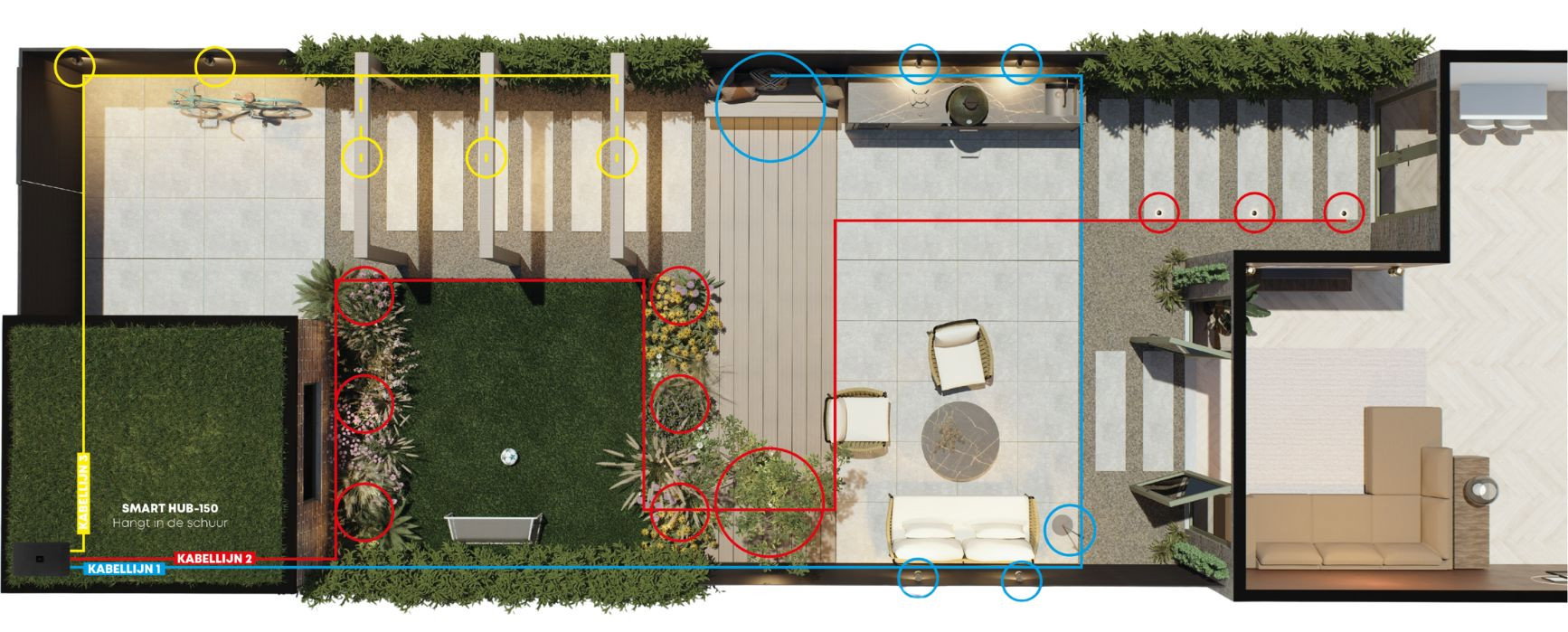

Als je globale schets klaar is, is het tijd om de grondkabels in te tekenen. Het startpunt: de transformator. Overigens adviseren wij om de transformator binnen op te hangen, bijvoorbeeld in de schuur. Vanuit de transformator teken je de kabel(s) zo dat ze langs alle armaturen leiden. Waar deze eindigt, maakt niet uit. Je werkt de kabel gemakkelijk – en veilig – weg onder een laagje aarde.
Belangrijk is dat je de lengte van de kabel noteert. Van transformator tot het einde van de kabel. Zo weet je precies hoeveel kabel je nodig hebt.
kabeluitgangen
Afhankelijk van het aantal VA’s en dus de hoeveelheid tuinverlichting die je wil aanleggen, kies je een HUB (transformator). Bij in-lite hebben we de HUB-50, HUB-100 en SMART HUB-150. De eerst genoemden hebben twee kabeluitgangen, wat betekent dat je twee kabels – los van elkaar – de tuin in legt. SMART HUB-150 heeft er zelfs drie én de uitgangen zijn los van elkaar te schakelen via de in-lite app.
aftakkingen
Kom je niet lekker uit met het intekenen van je kabels? Kies er dan voor om een aftakking te maken. Liever niet te veel, maar mocht je toch aftakken, gebruik dan kabelverbinder CC-2.
verlengkabels
Zoals de naam al zegt: voor het vergroten van de afstand tussen een armatuur en de systeemkabel. Of het verlengen van de afstand tussen lichtsensor en transformator. Afhankelijk van de afstand hebben wij 1, 2 en 3 meter kabel in het assortiment. Handig voor wandarmaturen die lastig met de hoofdkabel te bereiken zijn.
03. dubbelcheck: bereken je VA's

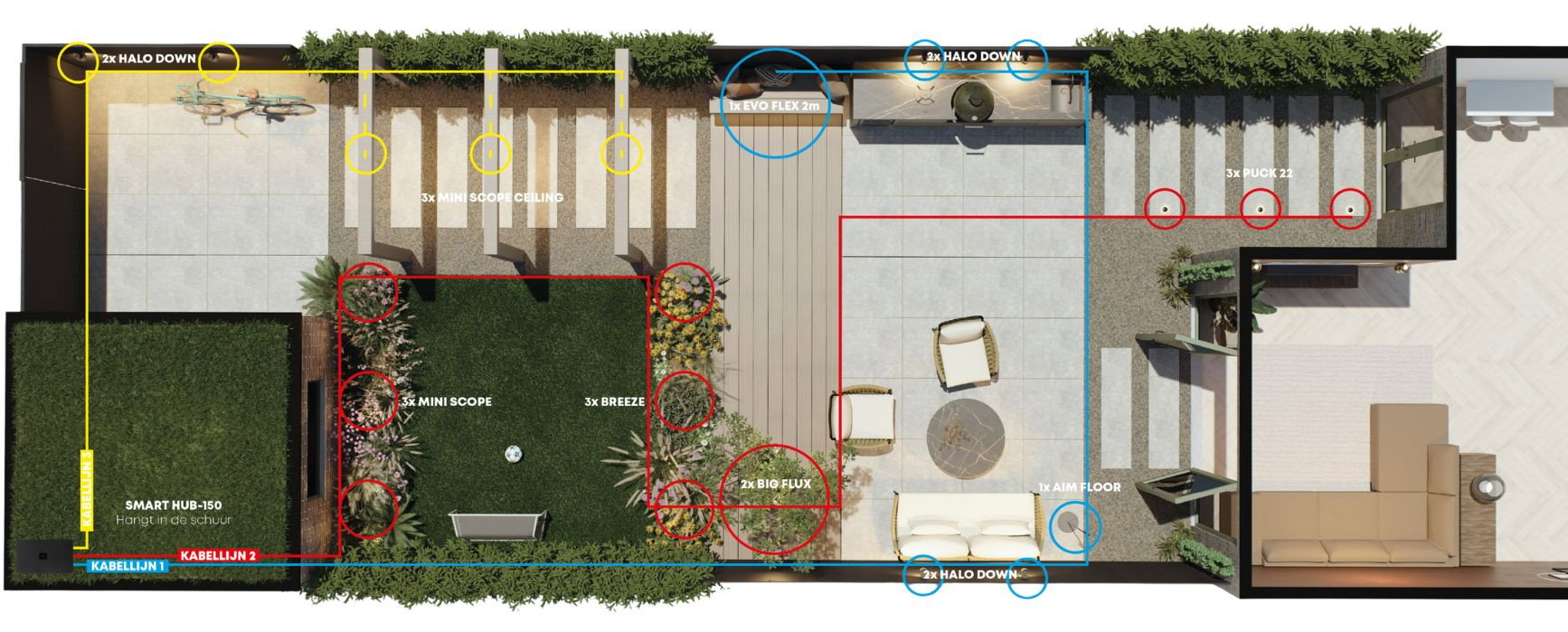

Je kabelplan is klaar. En nu? Check voor de zekerheid nog één keer of de transformatoren niet overbelast zijn. Zorg dat je de VA’s van alle armaturen die je wil aansluiten, bij elkaar optelt. En dat dit altijd lager is dan het maximaal belastbaar vermogen van de transformator.
HUB-50 > maximaal 50VA
HUB-100 > maximaal 100VA
SMART HUB-150 > maximaal 150VA
Probeer daarnaast de vermogens zoveel mogelijk te verdelen over de kabeluitgangen.
ARMATUUR | AANTAL | VA / STUK | TOTAAL VA |
|---|---|---|---|
ACE DOWN | 7 | 5,3 VA | 37,1 VA |
MINI SCOPE CEILING | 6 | 2,0 VA | 12,0 VA |
EVO FLEX 2M | 2 | 15,7 VA | 31,4 VA |
LUNA | 1 | 5,0 VA | 5,0 VA |
PUCK | 6 | 2,5 VA | 15,0 VA |
EVO GROUND 300 | 4 | 1,0 VA | 4,0 VA |
BIG FLUX | 2 | 4,2 VA | 8,4 VA |
ACE HIGH | 3 | 5,3 VA | 15,9 VA |
MINI SCOPE | 4 | 2,0 VA | 12,0 VA |
TOTAAL | 140,8 VA |
je kabelplan uitbesteden?
Denk je na het lezen van deze stappen: ik besteed het toch liever uit? Geen probleem. Wij hebben bij in-lite professionals die jou hier uitstekend bij kunnen helpen. Zij maken zowel een kabelplan als lichtplan voor je tuin.
een lichtplan maken?
Voordat je een kabelplan opstelt is het belangrijk dat je weet waar de tuinverlichting gaat komen. Dit leg je vast in een lichtplan. Hoe je deze maakt? Lees het artikel: ‘In 4 stappen een lichtplan’. Je lichtplan is namelijk de basis van je kabelplan en nodig voordat je verder gaat. Mocht je na het lezen van het artikel nog vragen hebben, of het toch liever uitbesteden? Dat kan! Vraag een lichtplan aan en wij komen jou helpen.
