installatie

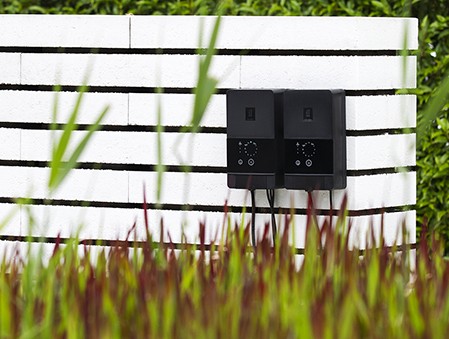

De transformer

De transformator stuurt de verlichting aan met behulp van een lichtgevoelige sensor en eventueel een timer. De stekker van de transformator wordt aangesloten op het lichtnet.

De Kabel

Vanuit de transformator wordt de 12 volt kabel uitgerold en langs de armaturen geleid. De kabel kan willekeurig ergens eindigen en hoeft geen gesloten systeem te vormen. Het uiteinde van de kabel werk je netjes af met afdekdopjes.



De Easy-lock

De Easy-Lock verbindt het armatuur met de 12 volt kabel. Door de verbinding gaat het armatuur branden. Over de werking van onze Easy-Lock lees je hieronder meer.

Armatuur & mini-connector

Aan elk armatuur zit een kabel met mini-connector die je kunt verbinden met de Easy-Lock.



Installatie videos

Installatie
CB-081 & CB-056
Bekijk installatiie videos

Installatie
HUB 50 & 100
Bekijk installatie videos

Installatie

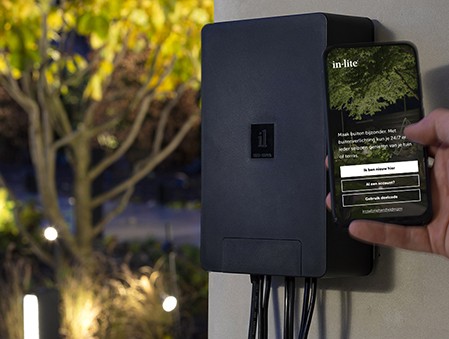

SMART HUB-150
Bekijk installatie videos



Kabelverbinders cc-2 en verlengkabel

Naast de basisbenodigdheden voor een werkend in-lite systeem, bieden we je nog een aantal handige extra systeemonderdelenZo kun je met behulp van kabelverbinders eenvoudig één of meerdere kabelaftakkingen maken om de kabel langs de verschillende armaturen te leiden. En wil je een buitenlamp verder van de 12 volt kabel plaatsen, gebruik dan een verlengkabel. Deze plaats je tussen de mini-connector van het armatuur en die van de Easy-Lock.

easy-lock & cc-2 kabelverbinder

De Easy-Lock en kabelverbinder CC-2 sluit je letterlijk aan in een handomdraai. Met behulp van een kabelklemmetje plaats je de kabel in de connector. Door het aandraaien van de dop worden de contacten in het isolatiemateriaal van de kabel gedrukt. Hierdoor ontstaat er een stevige verbinding. De speciale gel in de connector beschermt de verbinding tegen vocht en andere invloeden van buitenaf. De samenstelling van de kabelmantel zorgt ervoor dat de kabel niet beschadigt. Hierdoor is het geen probleem om de Easy-Lock en CC-2 te verplaatsen en is je lichtplan eenvoudig op ieder gewenst moment aan te passen.
