Créer un plan de câble ne prend pratiquement pas de temps. En seulement 3 étapes simples. Vous pouvez lire ici comment le faire.
01. Plan de câble
Tout comme pour votre plan d'éclairage, la même chose s'applique pour faire un plan de câble : commencez par une esquisse. Qu'il s'agisse de votre jardin actuel ou d'un jardin que vous aménagez à nouveau, faire une esquisse est la base. Un plan de câble vous aide à planifier le positionnement des câbles avant qu'ils ne soient effectivement posés. De cette façon, vous évitez les conflits entre les câbles et tout autre objet dans le jardin. Ainsi, vous garantissez une performance optimale et - très important - la sécurité adéquate.
Points importants à inclure dans votre esquisse :
Calculez la puissance totale de votre plan d'éclairage.
Déterminez combien de transformateurs sont nécessaires.
De plus, il est plus facile d'apporter des modifications avant que les câbles ne soient mis en terre. Cela vous fait économiser du temps et des efforts. Très pratique!
02. Étape par étape

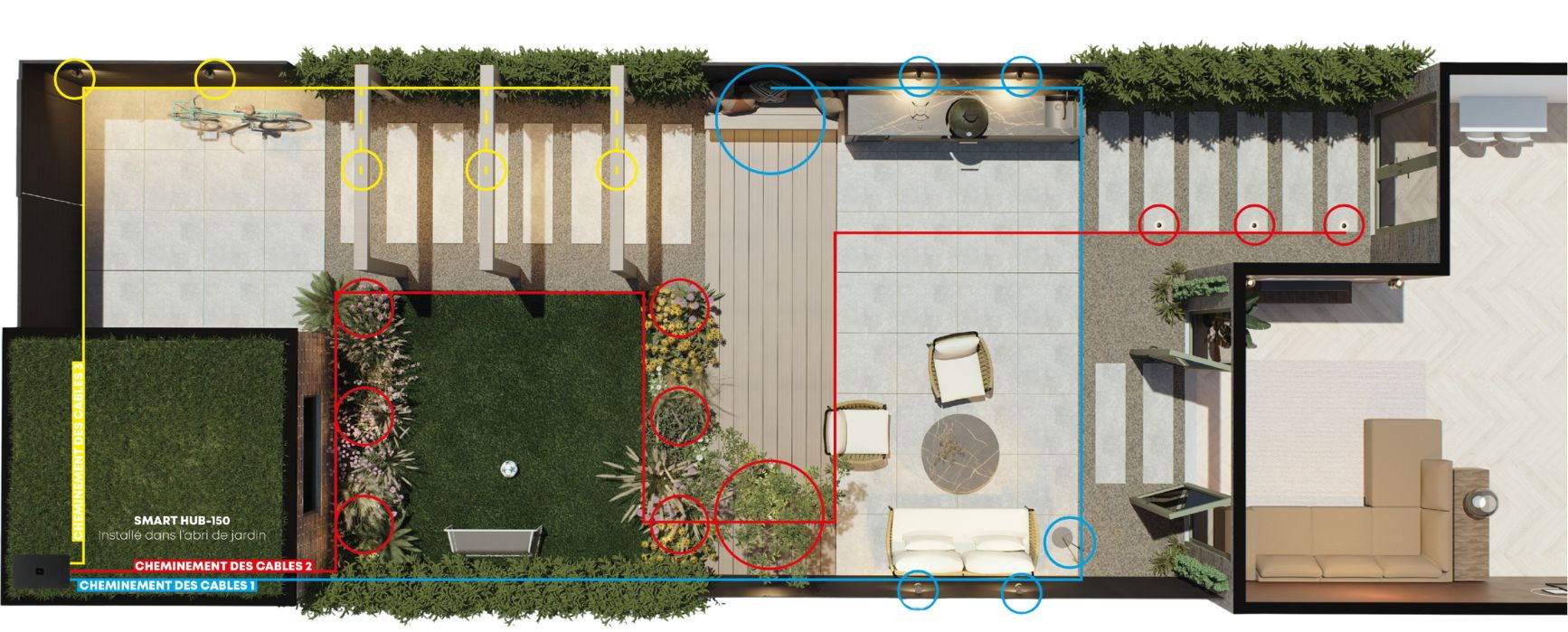

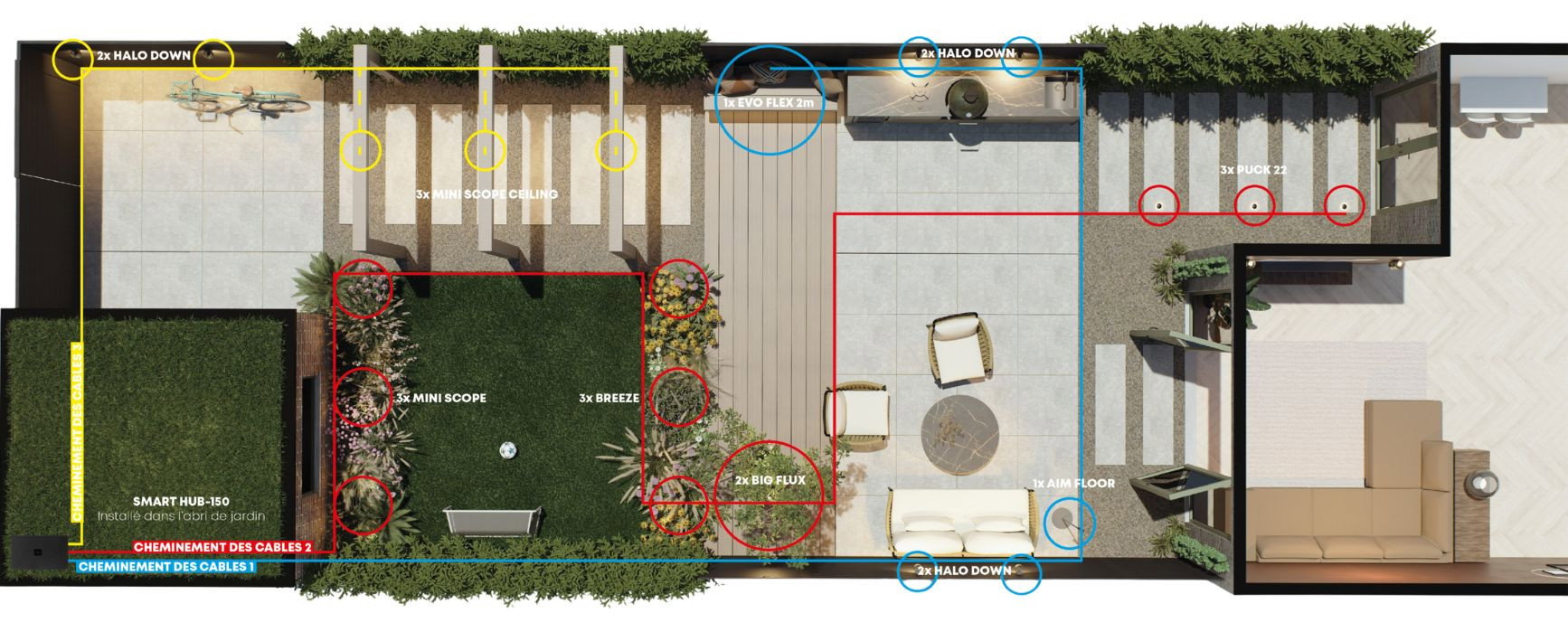

Une fois que votre croquis général terminé, il est temps de dessiner les câbles souterrains. Le point de départ : le transformateur. D'ailleurs, nous recommandons d'installer le transformateur à l'intérieur, par exemple dans la remise. À partir du transformateur, vous tracez le(s) câble(s) de manière à ce qu'ils passent devant tous les luminaires. La fin du câble peut être libre, ce n’est pas un problème. Vous cachez facilement - et en toute sécurité - le câble sous une couche de terre.
Il est important de noter la longueur du câble. Du transformateur jusqu'à l'extrémité du câble. Ainsi, vous savez exactement quelle longueur de câble vous avez besoin.
cable outlets
En fonction de la valeur VA totale — et donc du nombre de luminaires à installer — vous choisirez un transformateur adapté (HUB). in-lite propose trois modèles : le HUB-50, le HUB-100 et le SMART HUB-150. Les modèles HUB-50 et HUB-100 disposent chacun de deux sorties pour câble basse tension, ce qui permet d’installer deux circuits séparés dans le jardin. Le SMART HUB-150 va plus loin avec trois sorties de câble indépendantes, que vous pouvez gérer et programmer séparément via l’application dédiée Lors du tracé des câbles, il est possible que la longueur d’un câble ne suffise pas à couvrir toute la zone souhaitée. Dans ce cas, vous pouvez envisager d’ajouter une dérivation.
Branches
Il est recommandé de limiter le nombre de dérivations autant que possible, afin de garantir une alimentation stable et une installation claire. Si une dérivation est nécessaire, utilisez le connecteur de câble CC-2, conçu spécialement pour ce type de raccordement en toute sécurité. Comme leur nom l’indique, ces câbles d’extension sont utilisés pour augmenter la distance entre un luminaire et le câble principal du système, ou encore entre un capteur de luminosité et le transformateur.
Extension cables
in-lite propose des câbles d’extension de 1, 2 et 3 mètres, vous permettant de choisir la longueur adaptée à chaque configuration. Ils sont particulièrement utiles pour les appliques murales ou les luminaires installés dans des endroits difficiles d’accès, où le câble principal ne peut pas être raccordé directement.
03. Vérifiez votre valeur VA
Votre plan de câble est prêt. Et maintenant? Pour être sûr, vérifiez une dernière fois que les transformateurs ne sont pas surchargés. Assurez-vous d'additionner les VA de tous les luminaires que vous voulez connecter. Et que cette somme est toujours inférieure à la capacité de charge maximale du transformateur.
HUB-50 > max 50VA
HUB-100 > max 100VA
SMART HUB-150 > max 150VA De plus, essayez de distribuer les puissances autant que possible sur les sorties de câble.
LUMINAIRE | NOMBRE | VA / PIÈCE | TOTAL VA |
|---|---|---|---|
ACE DOWN | 7 | 5,3 VA | 37,1 VA |
MINI SCOPE CEILING | 6 | 2,0 VA | 12,0 VA |
EVO FLEX 2M | 2 | 15,7 VA | 31,4 VA |
LUNA | 1 | 5,0 VA | 5,0 VA |
PUCK | 6 | 2,5 VA | 15,0 VA |
EVO GROUND 300 | 4 | 1,0 VA | 4,0 VA |
BIG FLUX | 2 | 4,2 VA | 8,4 VA |
ACE HIGH | 3 | 5,3 VA | 15,9 VA |
MINI SCOPE | 4 | 2,0 VA | 12,0 VA |
TOTAL | 140,8 VA |
Externaliser le plan de câble
Après avoir lu ces étapes, si vous préférez externaliser, c’est possible! Pas de problème. Chez in-lite, nous avons des professionnels qui peuvent vous fournir une excellente assistance. Ils créeront à la fois un plan de câble et un plan d'éclairage pour votre jardin.
Vous créez un design d'éclairage?
Avant d'établir un plan de câble, il est important de savoir où l'éclairage de jardin sera placé. Vous notez cela dans un plan d'éclairage. Comment en faire un? Lisez l'article: 'En 4 étapes vers un plan d'éclairage'. Après tout, votre plan d'éclairage est la base de votre plan de câble et nécessaire avant d'aller plus loin. Si vous avez encore des questions après avoir lu l'article, ou préférez externaliser? Vous le pouvez! Demandez un plan d'éclairage et nous viendrons vous aider.
